Esta escuadra de precisión única combina las propiedades de una escuadra de 90° y una escuadra de marcado. Anteriormente sólo disponible como herramientas separadas, la escuadra de precisión DICTUM ofrece resultados de medición exactos, así como un marcado preciso y sencillo de las dimensiones de longitud y ángulo. Fabricado a partir de una sola pieza de aluminio macizo, el DUO no está sujeto a ninguna tolerancia de montaje, como ocurre con las escuadras de varias piezas con mangos acoplados. Como resultado, la precisión del ángulo de 0,01 mm a 100 mm está permanentemente garantizada. El secreto del la escuadra de comprobado y marcado reside en la escala única, que también se continúa en la superficie estrecha de la lengüeta de 6,5 mm de grosor y resistente a la torsión. De este modo se evita un desplazamiento de paralaje (desplazamiento óptico entre la línea de la escala y la superficie de la pieza).
El DUO como ángulo de prueba:

• Lengüeta de 6,5 mm de grosor extremadamente estable y resistente a la torsión, por lo que no se dobla ni se retuerce. La gran estabilidad dimensional permite un posicionamiento y comprobación precisos, p. ej. con el método de la rendija de luz.
• La amplia empuñadura permite colocar el ángulo de forma segura, p. ej. en mesas de máquinas para el ajuste de topes.

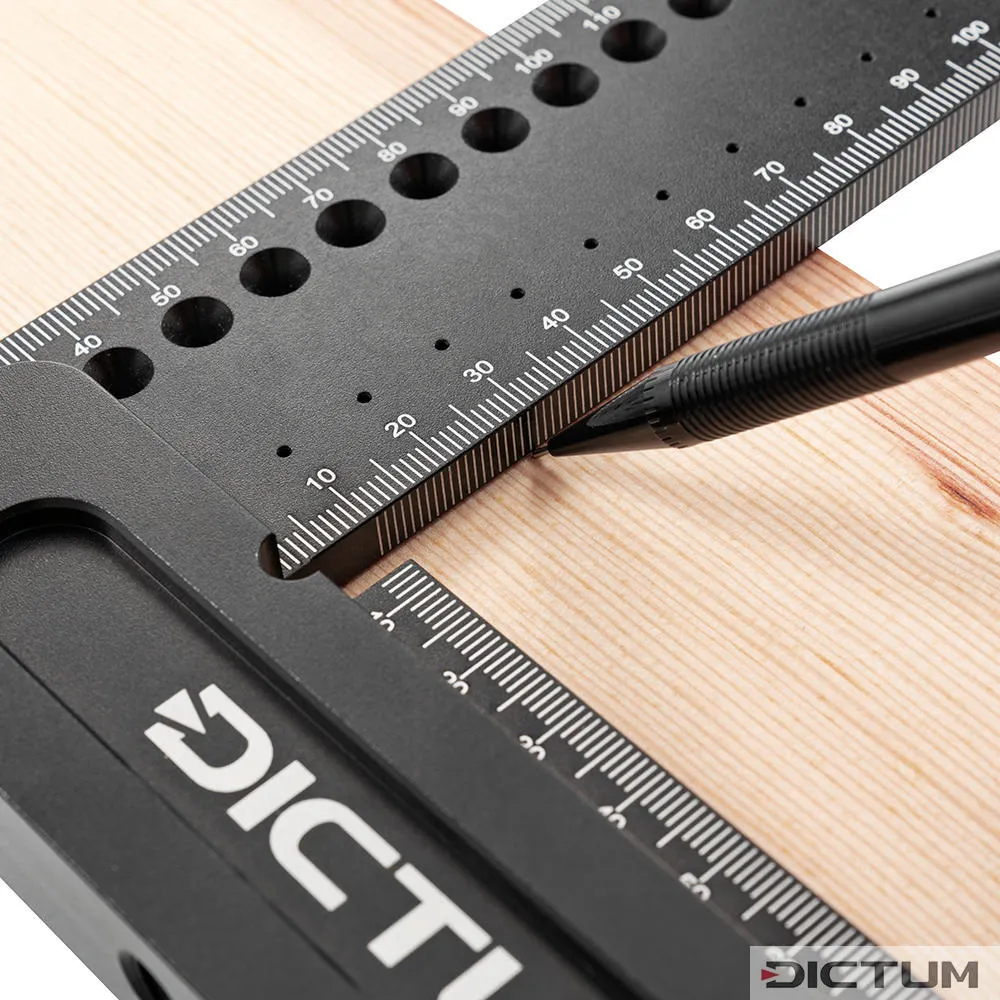

El DUO como escuadra de marcado:

• Escalas interiores y exteriores en ambos lados, así como escalas en las superficies estrechas. Esto garantiza un marcado y una lectura precisos, ya que no es posible el desplazamiento por paralaje.
• Dos filas de orificios con aberturas de marcado cónicas para clavijas de plomo de 0,5 mm. Esto permite realizar marcas precisas a intervalos de 5 mm. También puede utilizarse como calibre de moldeo: inserte una aguja guía en el orificio correspondiente y trace la escuadra de precisión a lo largo del borde de la pieza de trabajo como si fuera un calibre de moldeo.

Otras ventajas únicas:

• El punto cero de todas las escalas comienza en el punto de contacto. El punto cero de la escala interior comienza en el borde de contacto de la pieza de mano para que las marcas puedan leerse y marcarse a la distancia correcta del borde de la pieza de trabajo. Un rebaje en la esquina interior permite una visión clara del borde de la pieza de trabajo y de las marcas.
• Escalas adicionales en el labio de soporte de 10 mm de ancho de la pieza de mano. Su punto cero se encuentra exactamente en el borde interior de la lengüeta y permite medir simultáneamente la longitud y la anchura de una pieza de trabajo.
• Superficie negra completamente anodizada mate con escala blanca de alto contraste para una alta precisión de lectura sin reflejos molestos.
• Lasprofundas empuñaduras empotradas a ambos lados de la pieza de mano proporcionan una sujeción segura en cualquier posición.
• Dos orificios en la pieza de mano permiten fijar la escuadra de precisión mediante mordazas de sujeción (nº 714515), por ejemplo, y una rosca interior en la parte inferior con un tornillo M8.

DUO-250 y DUO-300 con pasadores de tope para ajustar los ángulos:
En la pieza de mano de los soportes angulares de precisión DUO-250 (nº 708219) y DUO-300 (nº 708280) se guardan pasadores de tope de acero inoxidable para ajustar los ángulos. Estos pueden extraerse con un destornillador de ranura y atornillarse en la hoja lingual en las posiciones angulares requeridas (10°, 15°, 20°, 22,5°, 30°, 40°, 45° y 50°). Si la escuadra de precisión DUO-250/DUO-300 se coloca en el borde de la pieza de trabajo con el pasador de tope para ajustar los ángulos y la esquina interior redondeada de la pieza de mano, se puede marcar el ángulo necesario en ambos lados de la hoja de lengüeta.
